Размеры светодиодов SMD
Типы и размеры светодиодов SMD отличаются размерами корпуса. Обычными типами являются светодиодный модуль 5050 SMD, светодиодный модуль 3528 SMD, светодиодный модуль 3020 SMD, светодиодный модуль 5630 SMD и светодиодный модуль SMD 5730. Яркость может меняться в зависимости от тока, что отрицательно сказывается на продолжительности работы устройства.Светодиодные модули SMD широко используются в светодиодных лампах для подсветки , домашнего освещения, витрин, рекламы, освещения интерьера автомобилей, рождественских огней и множества применений освещения.
| Светодиод SMD (модуль) |
Размеры ( мм x мм ) |
Мощность(ватт) | Flux(Просвет) | CRI(Ра) | интенсивность(Кандела) | Угол луча(Степень) | Радиатор(да нет) | Эффективность (мин)(Лм / Вт) | Эффективность (макс.)(Лм / Вт) |
|---|---|---|---|---|---|---|---|---|---|
| 8520 | 8.5 x 2.0 | 0,5 & 1 | 55-60 | 80 | 110 | 120 | |||
| 7020 | 7,0 х 2,0 | 0,5 & 1 | 40-55 | 75-85 | 80 | 110 | |||
| 7014 | 7,0 х 1,4 | 0,5 & 1 | 35-50 | 70-80 | 70 | 100 | |||
| 5736 | 5,7 х 3,6 | 0,5 | 40-55 | 80 | 15-18 | 120 | нет | 80 | 110 |
| 5733 | 5,7 х 3,3 | 0,5 | 35-50 | 80 | 15-18 | 120 | нет | 70 | 100 |
| 5730 | 5,7 х 3,0 | 0,5 | 30-45 | 75 | 15-18 | 120 | нет | 60 | 90 |
| 5630 | 5,6 х 3,0 | 0,5 | 30-45 | 70 | 18,4 | 120 | нет | 60 | 90 |
| 5050 | 5,0 х 5,0 | 0,24 | 14-18 | 60-70 | 5.15-5.75 | 120 | нет | 58 | 75 |
| 4014 | 4.0 x 1.4 | 0.2 | 22-32 | 75-85 | 110 | 160 | |||
| 3535 | 3,5 х 3,5 | 0,5 | 35-42 | 75-80 | 70 | 84 | |||
| 3528 | 3,5 х 2,8 | 0.06-0.08 | 4-8 | 60-70 | 3 | 120 | нет | 70 | 100 |
| 3258 | 3,2 х 5,8 | ||||||||
| 3030 | 3,0 x 3,0 | 0.9 | 110-120 | 120 | 130 | ||||
| 3020 | 3.0 x 2.0 | 0,06 | 5,4 | 2.5 | 120 | нет | 80 | 90 | |
| 3014 | 3,0 x 1,4 | 0,1 | 9-12 | 75-85 | 2.1-3.5 | 120 | да | 90 | 120 |
| 2835 | 2,8 х 3,5 | 0.2 | 14-25 | 75-85 | 8.4-9.1 | 120 | да | 70 | 125 |
| 1206 | 1,2 х 0,6 | 3-6 | 55-60 | ||||||
| 1104 | 1,1 х 0,4 |
Размеры светодиодов 3528 и 5050 светодиодов:
Что такое светодиоды SMD 3528 и SMD 5050?
Вот простое и понятное сравнение между номерами и размерами светодиодных чипов.
Различные числа коррелируют с различными физическими размерами чипа. Номера 5050, 3528, 2835 и т. Д. Коррелируют размеры светодиодов в миллиметрах. Некоторые светодиоды ярче других, а некоторые дают больше света на ватт. Светодиодный чип, который вам понадобится, будет зависеть от вашего проекта. Читайте ниже для получения дополнительной информации.
Разборки: разница между светодиодами 3528 и 5050
Светодиодное освещение может быть изготовлено с использованием различных светодиодных чипов. Номера, которые вы видите, такие как 3528 и 5050, относятся к размеру чипа. Более старые полоски стиля, которые были популярны в течение нескольких лет, – это размеры, показанные выше. В настоящее время на рынке имеются еще более мелкие и более эффективные светодиодные чипы размером 2835, 3014, 5630 и 3020. У каждого есть преимущества при правильном использовании. Ни один «чип» не может управлять ими всеми.
Итак, в чем разница между светодиодами SMD 5050 и 3528 и зачем вам это нужно?
____________________________________________________________________________
Светодиод SMD 5050
Проще говоря, эти светодиодные чипы называются SMD 5050, поскольку размеры светодиодов 5,0 мм х 5,0 мм . Они имеют 3 светодиодных диода в одном корпусе (иногда называемые tri-chips) и намного ярче, чем отдельные светодиодные чипы 3528.
Они используются, когда вам нужна небольшая подсветка для вашей проектной области и особенно, для цветов RGB. Теоретически, сравнивая одинаковое количество микросхем, светодиоды SMD 5050 могут обеспечить световой поток в 3 раза больше, чем у полос 3528 , и поэтому светодиод 5050 хорошо подходит для освещения областей, которые могут подвергаться воздействию высоких уровней окружающего света. Однако, поскольку они больше по размеру, есть только так много, что вы можете поместиться на печатной плате. При использовании 5050 чипов существуют некоторые ограничения яркости.
Хотя они производят больше тепла, чем мелкие чипы, он по-прежнему значительно ниже, чем другие варианты освещения. Для этих типов светодиодов требуется более толстая печатная плата для отвода тепла от чипов.
5050-ые отличаются от 3528 светодиодов тем, что 5050 могут объединить три разных микросхемы внутри корпуса, чтобы создать миллионы цветовых вариаций .
Хотя размеры светодиодов 5050 можно использовать в одноцветных приложениях, мы обнаружили, что светодиоды 5050 лучше подходят для RGB и 3528 SMD с высокой плотностью для одноцветных приложений.
____________________________________________________________________________________________

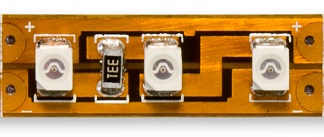

Светодиодный прожектор SMD 3528
Они называются SMD3528, потому что размеры светодиодов составляют 3,5 мм * 2,8 мм. Эти светодиодные чипы (один светодиод на микросхему) яркие, но не такие яркие, как 5050 бок о бок. Однако при использовании в более высоком количестве может быть ярче, чем сравниваемая полоса 5050.
Эти светильники отлично подходят для подсветки телевизора, цветных брызг стен, акцентного освещения для изготовления коронок и картин, под столами и шкафами, барами и т. Д.
3528 светодиодов могут быть наиболее экономически эффективными, но не будут такими же яркими, если сравнивать их по отдельности с микросхемой 5050, но когда их 600 на барабане, они могут быть ярче, чем полоса 5050.
Совет по покупке: при сравнении освещения светодиодной полосы между компаниями, если обе конкурирующие полосы используют одни и те же чипы, посмотрите, сколько светодиодов находится на полосе, и найдите выход люмен для определения яркости.
Обратите внимание на количество светодиодов на ноге или метр. При поиске яркого светодиодного фонаря убедитесь, что вы сравниваете яблоки с яблоками, так как не все светодиодные полосы сделаны одинаково.
______________________________________
Другие размеры светодиодов: 3020 светодиодные чипы и 3014
Светодиоды высокой яркости.
Серия UltraBright – это самые яркие светодиодные полосы в мире!
 |
 |
| 3020 светодиодных чипов SMD | 3014 светодиодных чипа |
Хотя 5050 и 3528 светодиодов SMD были самыми популярными на рынке для ленточных фонарей, рынок светодиодов быстро изменился за последние несколько лет.
Сегодня доступно множество светодиодных чипов, которые ярче и эффективнее. В 3020 LED SMD чипов в нашем High CRI Ultrabright Seriesи 3014 SMD LED чипов в нашем архитектурном ультра яркой и дизайн серии Ультра полос света Ярких светодиодных меньше и эффективнее , чем их предшественники. Поскольку размеры светодиодов намного меньше, мы смогли поместить еще много их на полосы света, создав тем самым ослепительно яркие светодиодные полосы. Наши промышленные светодиодные полосы используют новый усовершенствованный чип 2835.
___________________________________________________________________________
Итак, что же все это значит?
Должен ли я выбирать 5050, 3528, 3020, 3014 или какой-либо другой размер, о котором я никогда не слышал?
Размеры светодиодов, правильнее чипов, которые вам понадобятся, зависят от использования, для которого будут использоваться светодиодные полосы. Мы можем помочь вам разработать проект и выбрать необходимую полосу и чип, бесплатно!
Мы рекомендуем сделать обзор вашего проекта и задать некоторые основные вопросы.
Начните с принятия решения о том, что вы хотите / нуждаетесь в освещении.
-
-
- Просмотрите наше руководство по покупке
- Что за проект? Вы хотите освещение акцентом, освещение главной задачи, изменение цвета, освещение витрины, наружная и т. Д.?
- Возможность сглаживания или без диммирования?
- Какой цвет вы хотите?
- Вам нужен очень высокий CRI ?
- Какая яркость нужна ?
- Вам нужна гидроизоляция?
-
При покупке светодиодов, пожалуйста, обратите внимание и сравните следующее:
-
- Посмотрите, сколько светодиодов находится на катушке или на ноге, а общий люмен (яркость) светодиодной полосы света
- Обратите внимание на CRI ( Индекс цветопередачи ). Наши CRI варьируются от 80 до 95.
- Сколько ватт использует полоса?
- Являются ли безопасность UL или ETL?
- Являются ли они dimmable?
- Сколько меди они используют в своей печатной плате для рассеивания тепла?
- Какие типы светодиодных чипов используются?
- Как подсвечиваются светодиоды? (вы будете получать один и тот же цвет при каждом заказе?) * Пожалуйста, не стесняйтесь покупать, если поставщик не предлагает эту информацию, так как это важные спецификации, чтобы знать при покупке качественного продукта.
